ReportLoq understøtter et bredt sæt af rapporter for at leve op til EN14181, affaldsforbrændingsbekendtgørelsen og bekendtgørelsen for store fyringsanlæg.
Det enkelte anlæg vil som oftest kun have de rapporter tilknyttet som er nødvendige for at opfylde anlæggets rapporteringskrav. Der kan derfor være differencer mellem de rapporter som vi viser her og dem som reelt er tilgængelige. Kontakt Olicem hvis du mangler en rapport som er listet her.

Følgende PDF/Excel rapporter er som standard understøttet i ReportLoq

Dag-/måned-/årsrapporter

Følgende PDF/Excel rapporter er eksempler på special rapporter som er understøttet i ReportLoq Enterprise

Interval rapporten

Rapporten kan bruges til at validere aggregerede STA og LTA værdier i forhold til deres grænseværdier, og fremgår derfor med fratrukket konfidensinterval.

Rapporten indeholder altid ovnsignal, filter, flow og støtteparametre. Herudover inkluderes også alle komponenter med grænseværdier. Værdier fremgår med valideringstekst som markerer ovnstop, overskridelser, erstatningsværdier og forkastede intervaller.

Bemærk:

  • Komponenter som ikke indgår i interval rapporten kan findes i rapporten ”Interval, Produktion”

  • Overskredne intervaller fremgår af overskridelsesrapporterne

  • Rapporten er uegnet til afgiftsrapportering pga. fratrukket konfidensinterval og manglende erstatning af STA værdier på målere med udetid

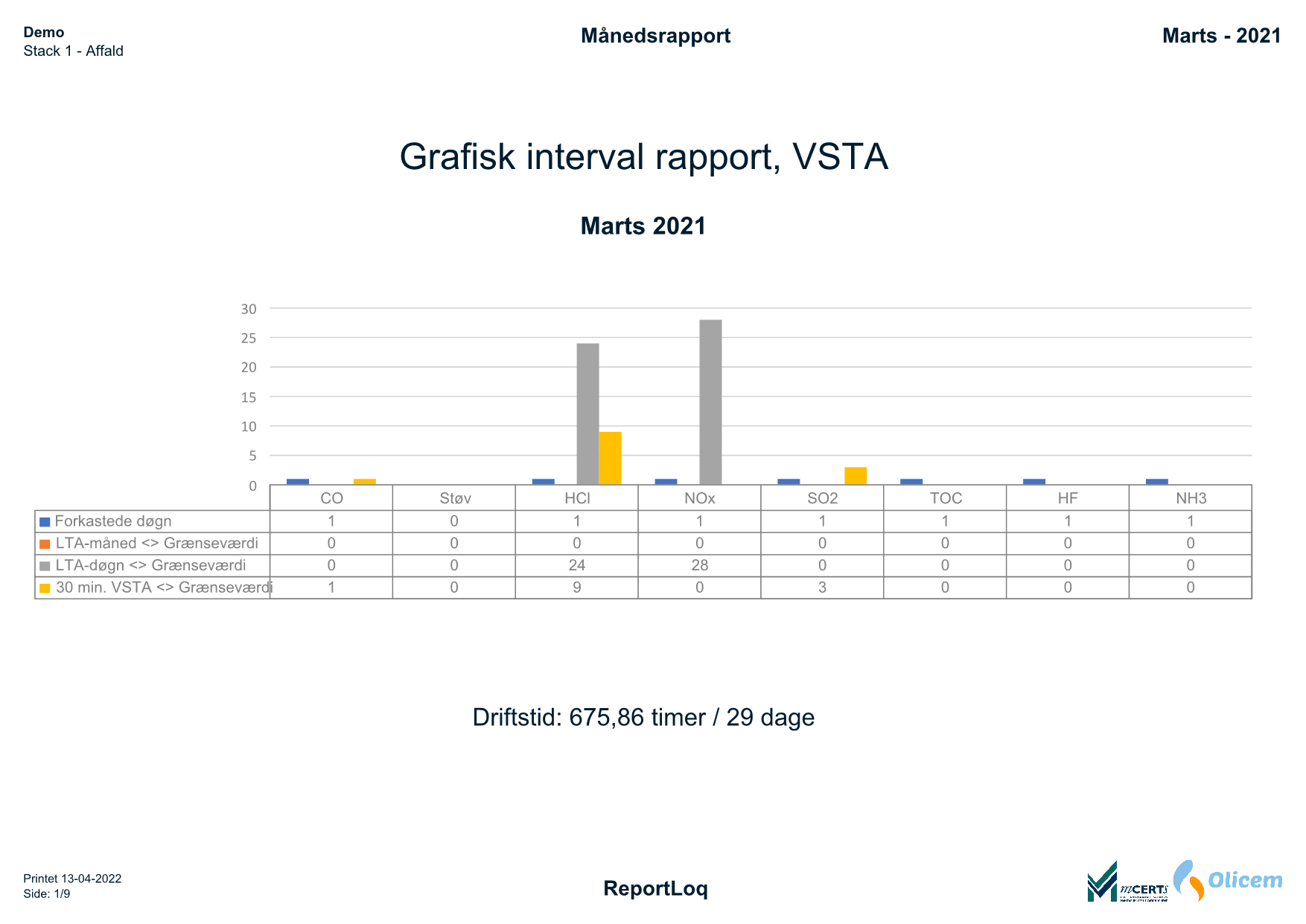

Interval rapporten, Grafisk

Den grafiske intervalrapport benytter sig af visuelle elementer til at give overblik over emissioner og overskridelser, og indeholder alle komponenter med A-grænseværdier for time, dag, eller måned.

Hvert ark i rapporten viser ét komponent målt over en kalendermåned. Det giver et godt overblik over hvor høje emissioner der har været i perioden, og hvad grænseværdien har været.

Rapporten er også en fordel for kunder med vægtede grænseværdier, da rapportens layout giver et godt overblik over de vægtede værdier over tid. Bemærk dog at rapporten kun inkluderer den færdigt-vægtede værdi. For dokumentation af selve vægtningen henvises til rapporten “Vægtede grænseværdier”.

Bemærk:

  • Det er valgtfrit om rapporten skal vise emissioner udenfor driftsintervallet. Eksemplet her på siden inkluderer emissioner udenfor drift.

Interval rapporten, Produktion

Rapporten kan bruges til danne overblik over STA og LTA værdier for komponenter uden grænseværdier.

Rapporten indeholder altid ovnsignal alle andre komponenter end de i ”Interval” rapporten anførte. Rapporten er modparten til Interval rapporten, og udgør således ”resten” af komponenterne. Værdier fremgår med valideringstekst som markerer forkastede intervaller.

Bemærk:

  • Produktionsrapporten ikke er en emissionsrapport, og bruges ofte til at danne overblik over emissioner uden grænseværdier eller produktion af MW.

Grønne værdier

Rapporten kan bruges som input til afgiftsrapportering og indeholder STA og LTA uden fratrækning af konfidensinterval og med erstatning af ugyldige værdier med højeste valide STA værdi en uge tilbage iht. BEK. nr. 723 af 24/06/2011 §3.

Rapporten indeholder de samme komponenter som ”Interval” rapporten.

Bemærk:

  • Hvis du skal afgiftsrapportere, kan du med for del bruge afgiftsrapporterne, da de tager udgangspunkt i de grønne værdier, og indeholder automatisk omregning til kilogram

  • Rapporten ikke kan vægtes mod grænseværdier da konfidensinterval ikke er fratrukket

Vægtede grænseværdier

Vægtede grænseværdier anvendes når grænseværdien er resultatet af en vægtning af mindst to faktorer. I realiteten er det ofte en vægtning af to MW målere der indgår som AMS komponenter.

Rapporten er viser de vægtede grænseværdier som de er beregnede ud fra de loggede data.

Grænseværdien beregnes på baggrund af:
GVRESULTERENDE = (GVmåler1 × MWmåler1 + GVmåler2 × MWmåler2) : (MWmåler1+ MWmåler2)

Den beregnede grænseværdi bruges automatisk til validering, og vil i tilfælde af overskridelser fremgå af overskridelsesrapporterne, hvor den beregnede grænseværdi også fremgår.

Rapporten indeholder alle komponenter med vægtede grænseværdier samt ovnsignal og komponenter som bruges til vægtning. Ydermere er rapporten valideret, så det er let at se hvilke intervaller der er overskredne, ikke valide eller irrelevante for miljørapporteringen.

Læs mere om vægtede grænseværdier

Bemærk:

  • Rapporten bruges til grænseværdier og kan sammenlignes med ”Interval” rapporten. Dens værdier er derfor med fratrukket konfidensinterval.

Afgiftsrapportering

Rapporten kan bruges ved afgiftsbetaling og indeholder udregning af udledte kilogram. Afgiftsrapporten indeholder altid ét afgiftsbelagt komponent (f.eks. NOx), og er således ”dobbelt” ved afgiftsbetaling for flere komponenter.

Rapporten indeholder i tilgift til ovenstående:

  • Ovntimer, da der kun betales afgift under ovndrift

  • Flow, for at kunne udregne kilogram

  • Den grønne værdi som er håndteret iht. BEK. nr. 723 af 24/06/2011 $3

  • Beregnede kilogram

Bemærk:

Afskæring af målte værdier

Afskæring er ofte brugt ved høje CO-spidser som ødelægger gennemsnittet af STA værdien, men kan også anvendes til andre målinger.

Rapporten fungerer som dokumentation for overholdelse af EN17255-1 Annex C ved at angive:

  • Antal valide CO målinger målt under drift

  • Antal afskårne CO målinger

  • Procentsats for afskårne målinger for STA/LTA

  • Afskæringsværdi/grænse på daglig rapport

Hermed er det muligt at dokumentere antal afskårne FLD værdier for et givent interval.

Bemærk:

  • Rapporten inkluderer en gennemsnittelig procentsats for hele intervallet, som kan holdes op imod de max 2% tilladte afskæringer på månedsbasis

  • En overskridelse af 2% på månedsbasis bør afstedkomme at afskæringsgrænsen hæves og at data genberegnes. Kontakt Olicem for assistance

Overskridelse, B-Kolonne

B-Kolonne rapporten skal dokumentere at 97% af interval værdierne ligger under den angivne grænseværdi for B-Kolonnen på årsniveau. Rapporten er ydermere designet til at give indsigt i hvordan beregningen af årsniveauet er fremkommet for hvert enkelt målte komponent, og giver mulighed for at zoome ind på måneder/dage med mange overskridelser.

Rapporten optæller:

  • Antal valide intervaller målt under drift

  • Antallet af disse intervaller som overskrider emissionsgrænseværdien

  • Validiteten af LTA opgjort som procentsats

Dagsrapporten er speciel, da den ikke indeholder beregning af procentsatser og mest tjener formålet at forklare hvornår overskridelser er sket på en given dato.

Måneds- og årsrapporterne angiver begge procentsatser som opgør overskridelser på B-kolonnen ”år til dato”. Hentes ”maj” rapporten i august måned, vil ”år til dato” være beregnet fra 1. januar til ultimo maj måned. Beregningen giver overblik over hvor tæt de enkelte komponenter er på at underskride de 97% tilladte intervaller.

”Estimeret Anno” er en beregning som fremskriver det resterende antal intervaller på årsbasis, for at give en indikation på, om det er muligt at overholde de 97% når året er omme. I beregningen indgår antallet af det resterende års intervaller, hvor det forudsættes at anlægget er i konstant drift.

Enterprise
Bemærk at det er muligt at lægge planlagt udetid ind i beregningen ved at benytte menuen ”Planlagt udetid”. Beregningen vil derefter være fratrukket den planlagte udetid, og ”Estimeret Anno” vil afspejle den nye situation.

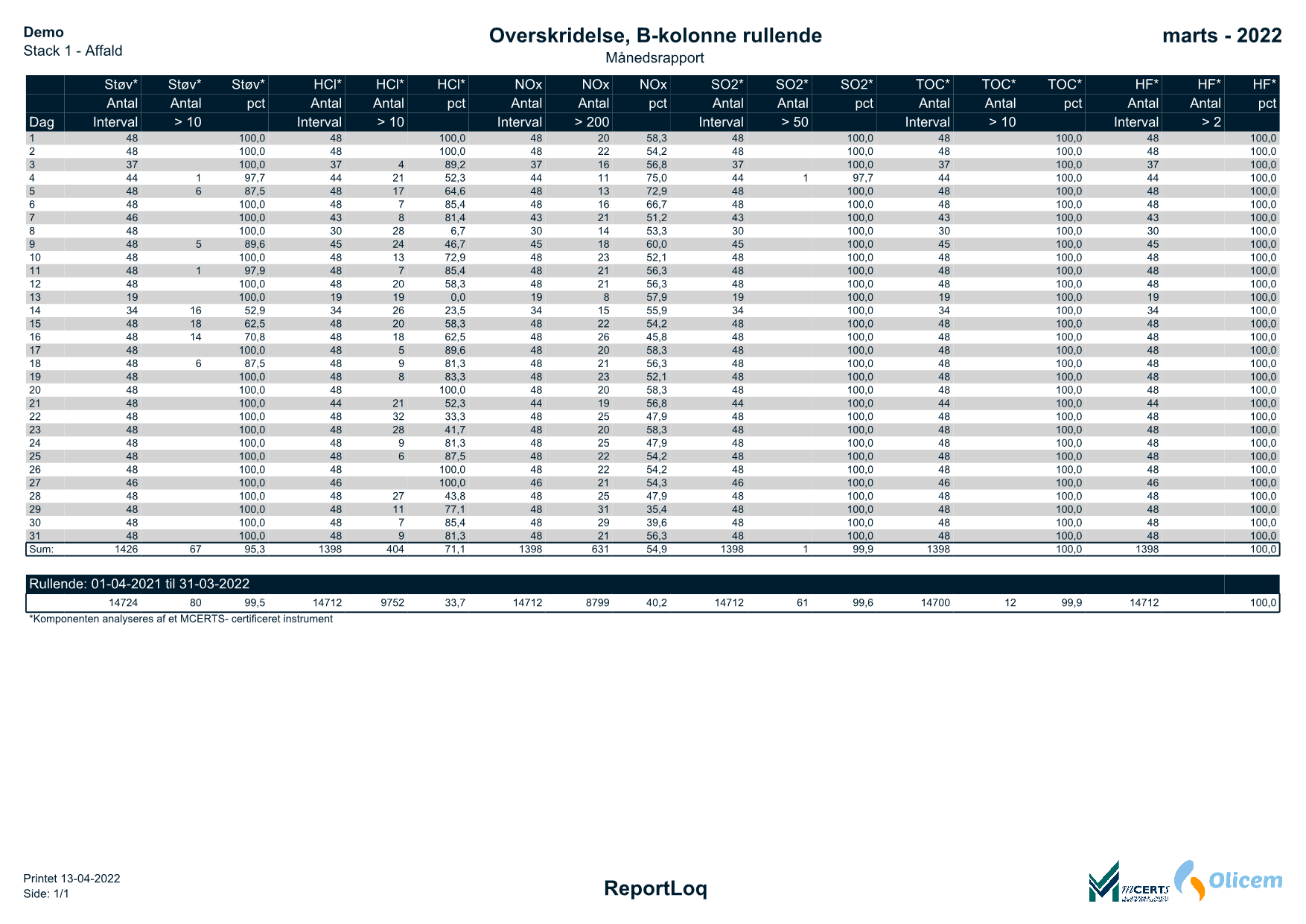

Overskridelse, B-Kolonne Rullende

Rapporten ligner meget Overskridelse B-Kolonne, dog uden opgørelse på årsbasis, da den rullende rapport i stedet ruller et år tilbage fra rapportens startdato.

En dagsrapport fra d. 20/6-2018 ruller derfor fra d. 21/6-2017 til d.  20/6-2018.
En månedsrapport fra d. 1/6-2018 ruller derfor fra d. 1/7-2017 til d. 30/6-2018.
En årsrapport fra d. 1/1-2018 ruller derfor fra d. 1/1-2018 til d. 31/12-2018.

Rapporten opgør procentsatsen for B-kolonnen i datid og kigger dermed ikke på det resterende år (som i B-Kolonne Rapporten), men i stedet på det forgangne år.

Overskridelse, A-Kolonne

A-Kolonne rapporten er en detaljeret opgørelse over mange typer af over- og underskridelser. Rapporten kan hentes på dag/måneds/årsbasis, og har til formål at vise myndighederne hvor mange kritiske overskridelser anlægget har haft i den givne periode.

Komponenterne medtaget i rapporten, er alle dem som har angivet en A grænseværdi.

Rapporten giver en oversigt over følgende:

  • Optælling af antal overskridelser for en given LTA periode

  • Antal forkastede dage på årsbasis

  • Antal underskridelser af EBK temperaturen

  • Antal perioder med 4 timer eller mere i træk med A-kolonne overskridelser af på STA niveau

  • 60 timers regnskab med optælling af antal timer og summering af år til dato

  • Antal overskredne STA værdier som har medført indfyringsstop

  • Procentsats for CO overskridelser år til dato

  • Fremskreven procentsats for CO overskridelser baseret på antal dage i året (tager ikke højde for planlagt udetid)

Overskridelse, A-Kolonne Rullende

Rapporten ligner meget rapporten ”Overskridelse A-Kolonne”, dog uden opgørelse på årsbasis, da den rullende rapport i stedet ruller et år tilbage fra rapportens startdato.

En dagsrapport fra d. 20/6-2018 ruller derfor fra d. 21/6-2017 til d.  20/6-2018.
En månedsrapport fra d. 1/6-2018 ruller derfor fra d. 1/7-2017 til d. 30/6-2018.
En årsrapport fra d. 1/1-2018 ruller derfor fra d. 1/1-2018 til d. 31/12-2018.

Rapporten opgøres i datid og kigger dermed ikke på det resterende år (som i A-Kolonne Rapporten), men i stedet på det forgangne år. Dette gælder både forkastede dage, beregning af CO overskridelser og 60 timers regnskab.

Overskridelser med kommentarer

Rapporten er en detaljeret visning af overskridelser og kommentarer grupperet på dato, årsag og handling.

Rapporten indeholder som standard:

  • A-Kolonne overskridelser

  • 4 timers overskridelser (4 timers i træk med overskridelse i A-kolonnen)

  • Dags- og månedsoverskridelser

  • Forkastede dage

  • Interval stop værdi

  • 10 min overskridelser (EBK)

Rapporten understøtter, men inkluderer ikke som standard:

  • Overskridelser af 10 minut værdi (95%) på interval niveau

  • 95% underskridelse af rullende døgn iht. 10 minut interval værdi
    I henhold til BEK. 1271 af 21/11/2017 Bilag 2 pkt. 2.5

  • B-Kolonne overskridelser

  • Overskridelse af døgnmiddelværdi (97%)
    I henhold til BEK. 1271 af 21/11/2017 Bilag 2 pkt. 2.4
    Rapporten vil kun inkludere en indikationen på overskridelsen af de enkelte døgn. Den procentvise beregning på det løbende kalenderår fremgår af A-rapporten

  • Kalibreringsinterval: Overskridelse af 1 uge af 5%

  • Kalibreringsinterval: Overskridelse af 1 uge af 40% (Kritisk/Kan medføre QAL2)

  • Kalibreringsinterval: Overskridelse af 5 uger af 5% (Kritisk/Kan medføre QAL2)

Rapporten prioriterer kommentarer og årsager indtastet af en driftsleder højere end operatøren. Dette betyder i praksis, at operatørens indledende kommentarer kan overstyres af en driftsleder, hvis det ønskes.

Bemærk:

  • Det er muligt at undlade komponenter fra rapporten selvom de har grænseværdier.

  • Hvis ændringer til standardopsætningen ønskes, kontakt da Olicem.

Enterprise
Kommentarer overføres automatisk fra den lokale ReportLoq server til www.reportloq.com, hvor de vil indgå i rapporten.

Overskridelsesrapporten

Rapporten viser antal A-overskridelser og tæller forkastede dage op i det valgte kalender år og frem til rapportens ultimo.

Rapporten kan ydermere sættes op til også at inkludere B-overskridelser. I så fald er de viste intervaller de, som er målt under drift og uden fejl, og dermed skal overholde en emissionsgrænseværdi.

Rapporten indeholder som standard:

  • A-Kolonne overskridelser

  • Dags- og månedsoverskridelser

  • Forkastede dage

  • Interval stop værdi

Rapporten indeholder som standard, hvis det bruges i den pågældende opsætning:

  • 10 min overskridelser (EBK)

  • Overskridelser af 10 minut værdi (95%) på interval niveau

  • 95% underskridelse af rullende døgn iht. 10 minut interval værdi
    I henhold til BEK. 1271 af 21/11/2017 Bilag 2 pkt. 2.5

Rapporten understøtter, men inkluderer ikke som standard:

  • B-Kolonne overskridelser

Komponentkolonner kan ydermere adskilles af et mellemrum, så samhørighed mellem kolonnerne der tilhører komponenterne fremstår tydeligere.

QAL rapporten

Rapporten viser oprettede QAL2 og QAL3 værdier grupperet på komponent.

QAL2 værdier vises med indtastet hældning og skæring samt kalibreringsområde.

QAL3 værdier vises direkte under QAL2 indtastningen, så det er muligt at se tilhørsforholdet til den oprettede QAL2. QAL3 visningen inkluderer i tilgift til den indtastede nul- og span værdi samt nul- og spangas, også de beregnede hældninger og skæringer inkl. det summerede resultat.

Rapporten er en dags-rapport, og henter den gældende QAL2 for hvert komponent den pågældende dato samt de QAL3 oprettelser der findes herfor på den pågældende dato.

Straksrapportering

I det tilfælde hvor der skal indrapporteres udvalgte overskridelser til myndighederne indenfor en kort tidsramme, anvendes straksrapporten. Denne ligner til forveksling kommentar rapporterne, og kan konfigureres til at indeholde udvalgte overskridelsestyper.

Rapporten indeholder som standard:

  • A-Kolonne overskridelser

  • 4 timers overskridelser (4 timers i træk med overskridelse i A-kolonnen)

  • Dags- og månedsoverskridelser

  • Interval stop værdi

  • Overskridelse af døgnmiddelværdi (97%)
    I henhold til BEK. 1271 af 21/11/2017 Bilag 2 pkt. 2.4
    Rapporten vil kun inkludere indikationer på overskridelser af de enkelte døgn. Den procentvise beregning på det løbende kalenderår fremgår af A-rapporten

  • Overskridelser af 10 minut værdi (95%) på interval niveau

Rapporten understøtter, men inkluderer ikke som standard:

  • Forkastede dage

  • 10 min overskridelser (EBK)

  • 95% underskridelse af rullende døgn iht. 10 minut interval værdi
    I henhold til BEK. 1271 af 21/11/2017 Bilag 2 pkt. 2.5

  • B-Kolonne overskridelser

  • Kalibreringsinterval: Overskridelse af 1 uge af 5%

  • Kalibreringsinterval: Overskridelse af 1 uge af 40% (Kritisk/Kan medføre QAL2)

  • Kalibreringsinterval: Overskridelse af 5 uger af 5% (Kritisk/Kan medføre QAL2)

Enterprise
Straksrapporten kan sættes op som e-mail leverance, og sendes kun hvis der er overskridelser at gøre opmærksom på.

CO 10 minutters intervaller

Døgnrapporten opgør gennemsnitsværdier for hvert 10. minut, samt angiver status for drift og fejl på udstyret. Herved er det lettere at se hvordan emissionerne er fordelt over døgnet, og en min/max angivelse i rapportens bund gør det endnu hurtigere at se, om der har været høje emissioner i perioden.

Bemærk:

  • Rapportens 10 minuttersværdier er ikke STA værdier, og aggregeres ikke videre til LTA værdier. Derfor kan rapporten kun trækkes på dagligt niveau.

QAL2 gyldigt kalibreringsinterval

Årsrapporten angiver hvor mange STA værdier der ligger udenfor det gyldige kalibreringsinterval, angivet i QAL2 indtastningen, så det er muligt at afrapportere om anlægget ligger indenfor de tilladte overskridelsesgrænser. Rapporten er opgjort på ugebasis iht. EN 14181:2014 (E) 6.5.

Bemærk:

  • Rapporten viser ikke QAL2+AST dato, og kan således ikke alene bruges som dokumentation for overholdelse af 5 ugers overskridelser med 5%.

  • De to kritiske overskridelsestyper: 5 uger af 5% og 1 uge af 40% bliver automatisk detekteret og kan inkluderes i straks- og kommentarrapporter for korrekt afrapportering.

Overskridelse, år til dato

Årsrapporten er en opgørelse af A- og B-Kolonne rapporterne på årsbasis.

Røggasmetoden

Rapporten indeholder alle nødvendige inputparametre for at kunne beregne affaldsvarmeafgift, tillægsafgift og CO2 afgift.

  • Afgiftsberegninger laves i Excel for let og smertefrit audit

  • Aggregerede værdier laves i ReportLoq som er MCERTS certificeret ifølge EN 14181 og kommende DAHS standard EN 17255 og sættes automatisk ind i rapporten

  • Manuelt indtastede værdier gemmes i ReportLoq og sættes automatisk ind i rapporten

  • Rapporten kan kundetilpasses efter behov

Enterprise
Rapporten er kun tilgængelig med en Enterprise licens
