ReportLoq est un système de reporting environnemental qui diffère des systèmes similaires à bien des égards.
Notre vision est de créer un système de haute qualité, convivial et facile à utiliser.
ReportLoq fonctionne indépendamment des systèmes de contrôle existants et peut être intégré à tous les types d’équipements de mesure.
Une différence importante par rapport à d’autres systèmes similaires est que ReportLoq est un programme et non un système SCADA.
Les surfaces graphiques de ReportLoq ne doivent donc pas être configurées pour chaque installation, mais sont générées automatiquement à partir du fichier de configuration qu’Olicem livre à votre installation avec la clé de licence.
Cette approche minimise les sources d’erreur et garantit la même qualité du logiciel pour tous les types d’installations.
Cela signifie également que ReportLoq ne prend pas beaucoup de temps à installer.
Vous trouverez ci-dessous une sélection des fonctionnalités de ReportLoq.
Ensemble, elles constituent la fonctionnalité de base de l’interface utilisateur du système DAHS.
Les fonctionnalités réelles dépendent du produit ReportLoq sélectionné et peuvent être consultées dans la matrice des fonctionnalités.
Les captures d’écran proviennent de ReportLoq Soft et ReportLoq+, et varient dans une moindre mesure pour ReportLoq+ Cloud et ReportLoq Pure+ Cloud.
Vous pouvez les visualiser via l’accès démo à l’adresse www.reportloq.com.

Standardfunktioner.

Fonctions optionnelles

Les fonctions optionnelles de ReportLoq sont une extension des fonctions standard et doivent être commandées séparément.

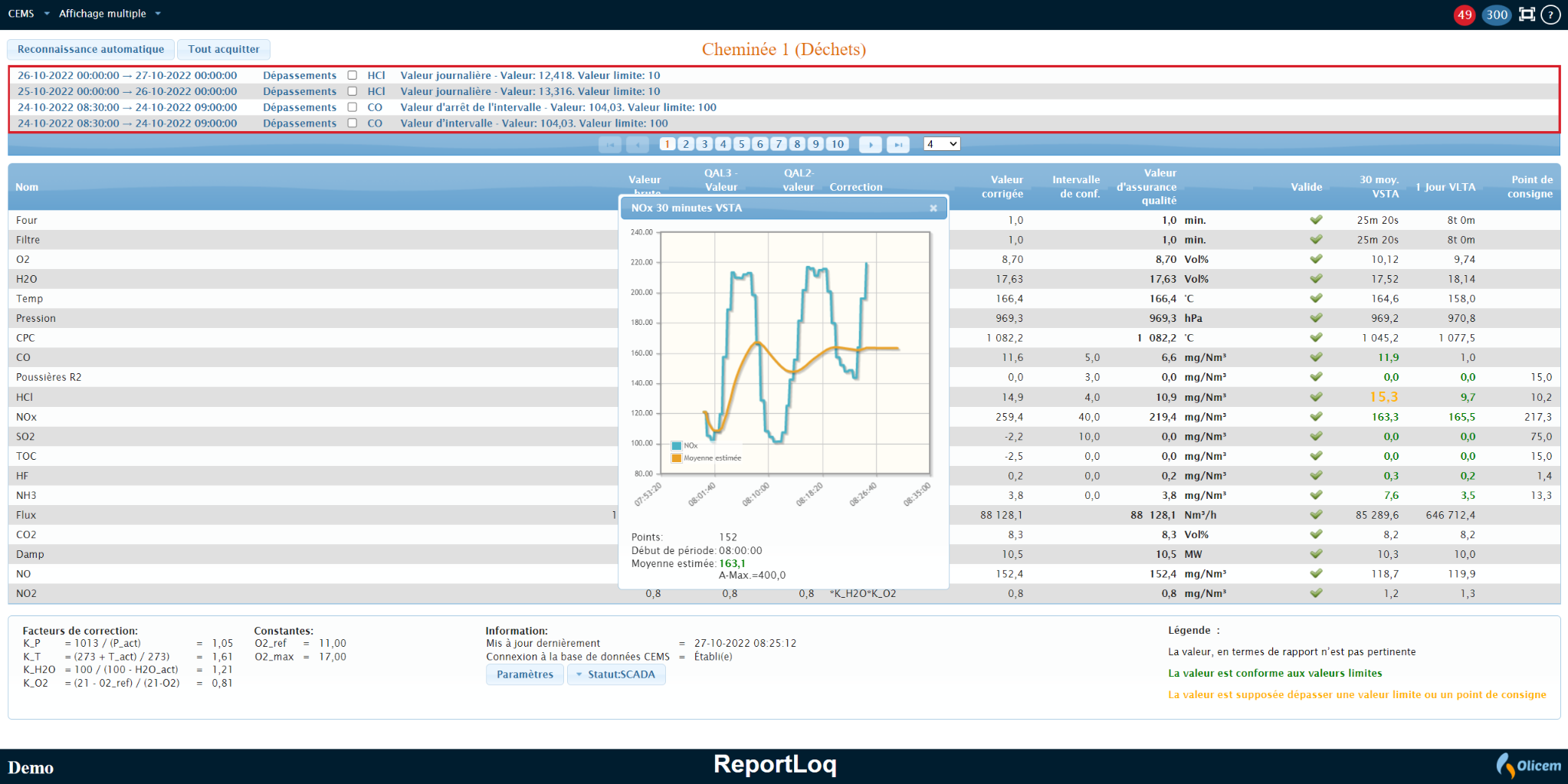

Visualisation des données en temps réel.

Selon la norme EN 17255-1:2019, les données doivent être communiquées aux autorités environnementales sous forme de valeurs normalisées.
Cela signifie à la fois la correction QAL et la normalisation des valeurs mesurées avant qu’elles puissent être moyennées et soustraites de l’intervalle de confiance.
L’ensemble des règles signifie que la valeur mesurée est souvent très différente de la valeur moyenne.
La page CEMS fournit donc une vue d’ensemble qui explique comment la valeur brute mesurée est corrigée étape par étape.
Cette vue d’ensemble aide l’opérateur à maintenir les émissions en dessous des valeurs limites et l’avertit si l’installation risque de dépasser la limite d’émission.
Le serveur local ReportLoq dispose, comme le montre la capture d’écran, d’une liste d’alarmes et de dépassements, de sorte que l’opérateur peut facilement commenter les événements directement.
Les commentaires peuvent être utilisés directement dans les rapports de dépassement adressés aux autorités environnementales.

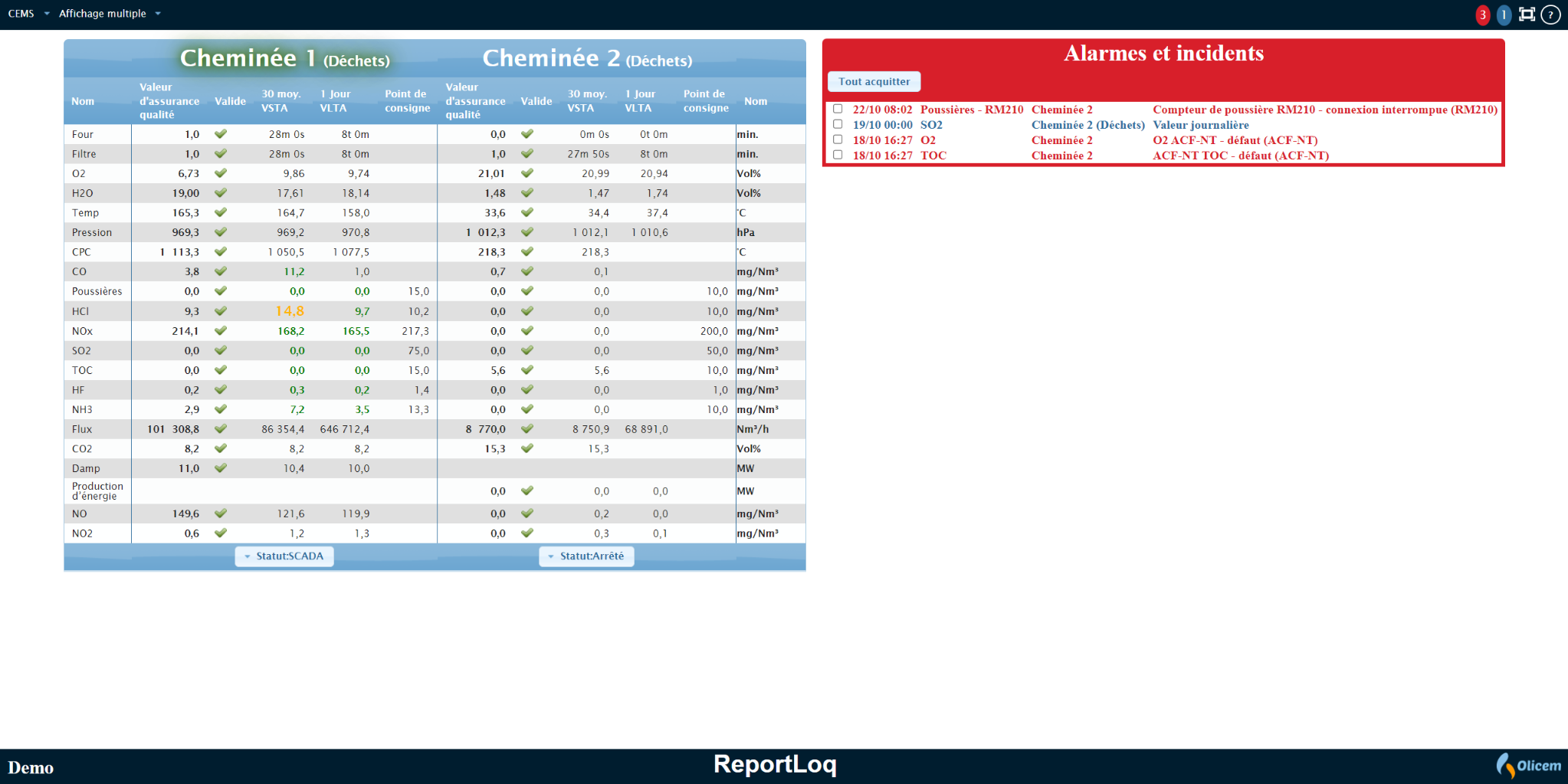

Vue d’ensemble

Dans les usines disposant de plusieurs lignes d’incinération, il peut être avantageux de rassembler la vue d’ensemble de plusieurs lignes sur un nombre réduit de cribles. C’est exactement ce que la vue d’ensemble combinée vous permet de faire. Seules les valeurs brutes et de qualité assurée sont présentées ici. Le nombre réduit de colonnes, en revanche, vous permet de regrouper plusieurs lignes de brûlure sur le même écran. Notez qu’il est possible de créer plusieurs captures d’écran, chacune avec une combinaison différente de lignes de brûlure. La liste des alarmes située à droite de l’écran peut être activée ou désactivée, en fonction de vos besoins et de l’espace dont vous disposez.

QAL (niveaux d’assurance qualité)

Selon la norme relative à l’assurance qualité des systèmes de comptage automatique, les compteurs utilisés pour les rapports environnementaux doivent faire l’objet d’une assurance qualité conformément aux règles QAL.
ReportLoq suit la norme EN 14181:2014 en permettant la saisie de QAL2, QAL3 et AST.

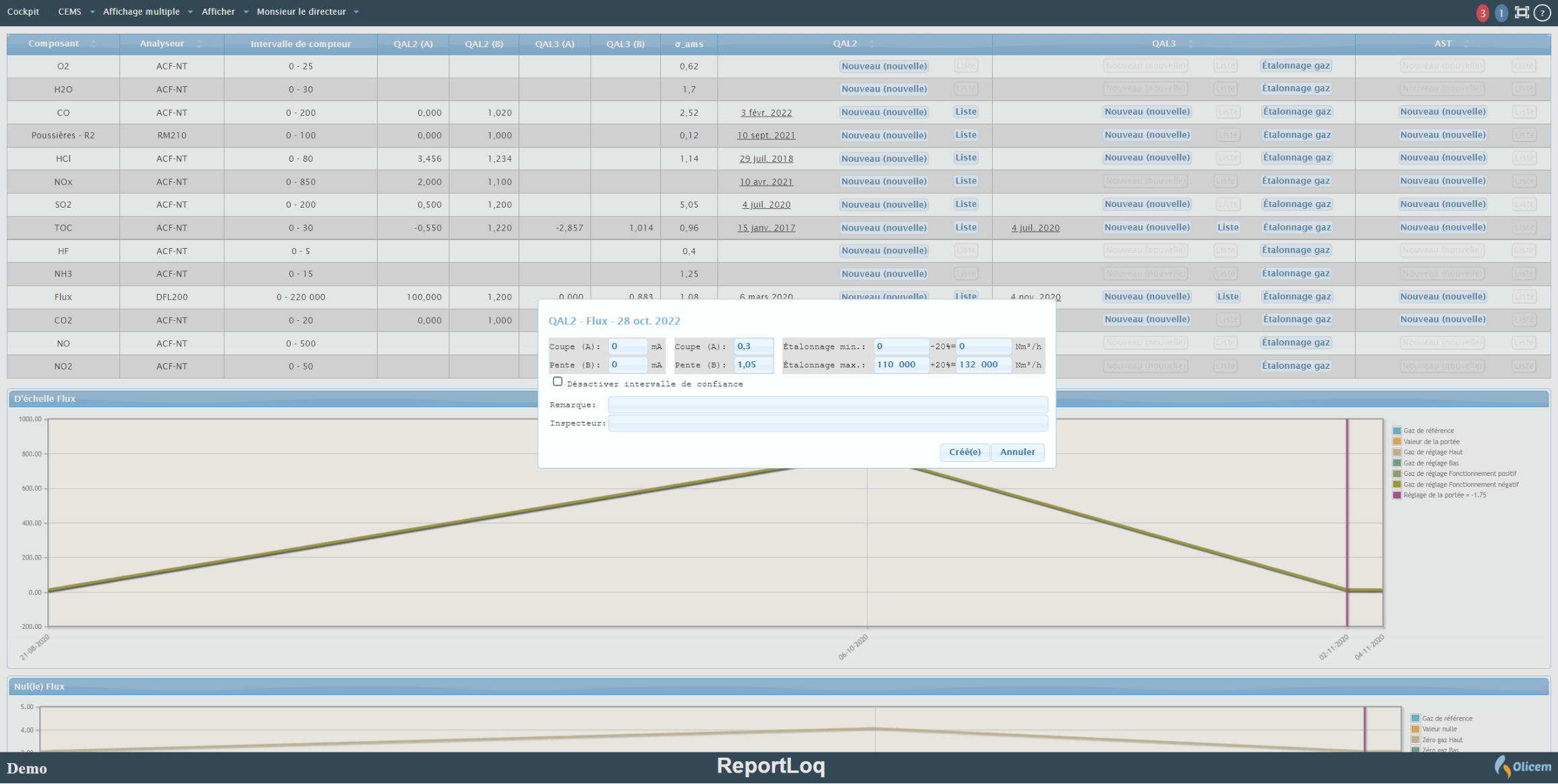

QAL2 – Mesure parallèle avec fonction d’étalonnage

Une fois que le test QAL2 a été effectué par l’institut de mesure accrédité, la fonction d’étalonnage doit être appliquée aux valeurs mesurées dans le système de reporting environnemental.
Les valeurs sont saisies dans ReportLoq avec la pente et l’ordonnée à l’origine telles qu’elles sont indiquées dans le rapport et sont applicables à partir du jour suivant.
Il est également possible d’introduire la fonction d’étalonnage de QAL2 dans ReportLoq.
Cette fonction vérifie automatiquement si les mesures se situent dans l’intervalle d’étalonnage.
Les dépassements de plus de 5 % ou 40 % sont automatiquement créés dans le système.

QAL3 – Contrôle continu de la qualité

Les compteurs dépourvus de fonction d’étalonnage automatique doivent souvent être corrigés manuellement à l’aide de gaz d’étalonnage.
Dans ReportLoq, il est possible de créer le gaz d’étalonnage et le contrôle de qualité est alors rapide à réaliser.
Pour chaque étalonnage, le gaz d’étalonnage créé est pressé et la valeur mesurée est introduite dans ReportLoq.
Ce dernier calcule à l’aide de la méthode CUSUM si l’appareil de mesure se trouve dans l’intervalle de mesure valide.
En cas de dépassement mineur, ReportLoq recommande d’ajuster la valeur mesurée.
Les ajustements prennent effet à partir du jour suivant.
En cas d’utilisation intensive du compteur, l’opérateur est invité à faire appel à un technicien de maintenance.

AST – Vérification de la fonction d’étalonnage et de la performance de mesure

Le contrôle de qualité annuel du compteur est mentionné dans la norme EN 14181, qui décrit comment vérifier la fonction d’étalonnage pour QAL2.
L’un des produits de l’AST est un nouvel intervalle d’étalonnage qui peut être utilisé par le propriétaire de l’installation.
Lors de la création de l’AST dans ReportLoq, le contrôle est réinitialisé pour 5 semaines de dépassements de 5 % dans ReportLoq.

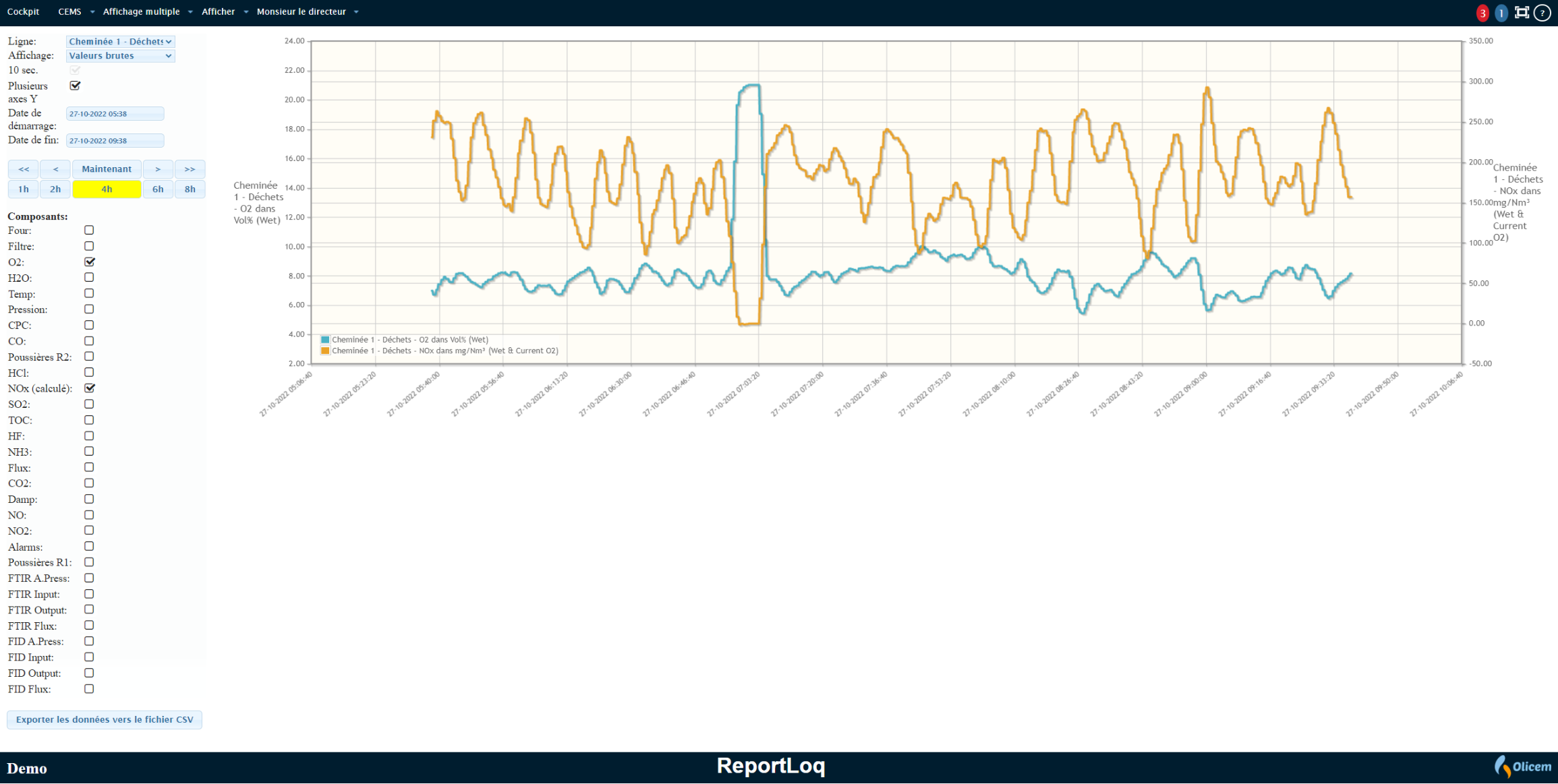

Tendance

Dans ReportLoq, vous pouvez suivre l’évolution de vos émissions à l’aide de l’outil de suivi des tendances à plusieurs axes.
Vous pouvez notamment

  • Voir les valeurs brutes enregistrées qui reflètent les valeurs du compteur au fil du temps.
  • Comparez les valeurs QAL2, QAL3, FLD corrigées ou de qualité assurée, en soustrayant l’intervalle de confiance.
  • Visualisez facilement les valeurs STA ou LTA précalculées (heure, jour ou mois) avec les calculs d’émissions de masse (kilo).

Les nombreuses options offrent une flexibilité maximale lorsque vous travaillez avec vos mesures.
Par exemple, il n’est plus difficile de voir ce qu’une correction de l’eau, de l’oxygène, de la pression ou de la température signifie pour vos émissions.
Vous pouvez simplement choisir de voir la valeur avant et après la correction.
Il est ainsi facile de comprendre l’impact de la correction sur les calculs.
La fonction de tendance contient des textes explicatifs pour les valeurs enregistrées et calculées, ce qui permet de repérer facilement les erreurs ou les étalonnages dans les valeurs mesurées.
Cela évite de mal interpréter une valeur mesurée ou de devoir comparer les graphiques avec des listes d’alarmes, etc.
Toutes les valeurs tendancielles peuvent être facilement exportées vers des fichiers séparés par des virgules si vous souhaitez les exploiter ultérieurement dans un logiciel tel que
Excel, par exemple.

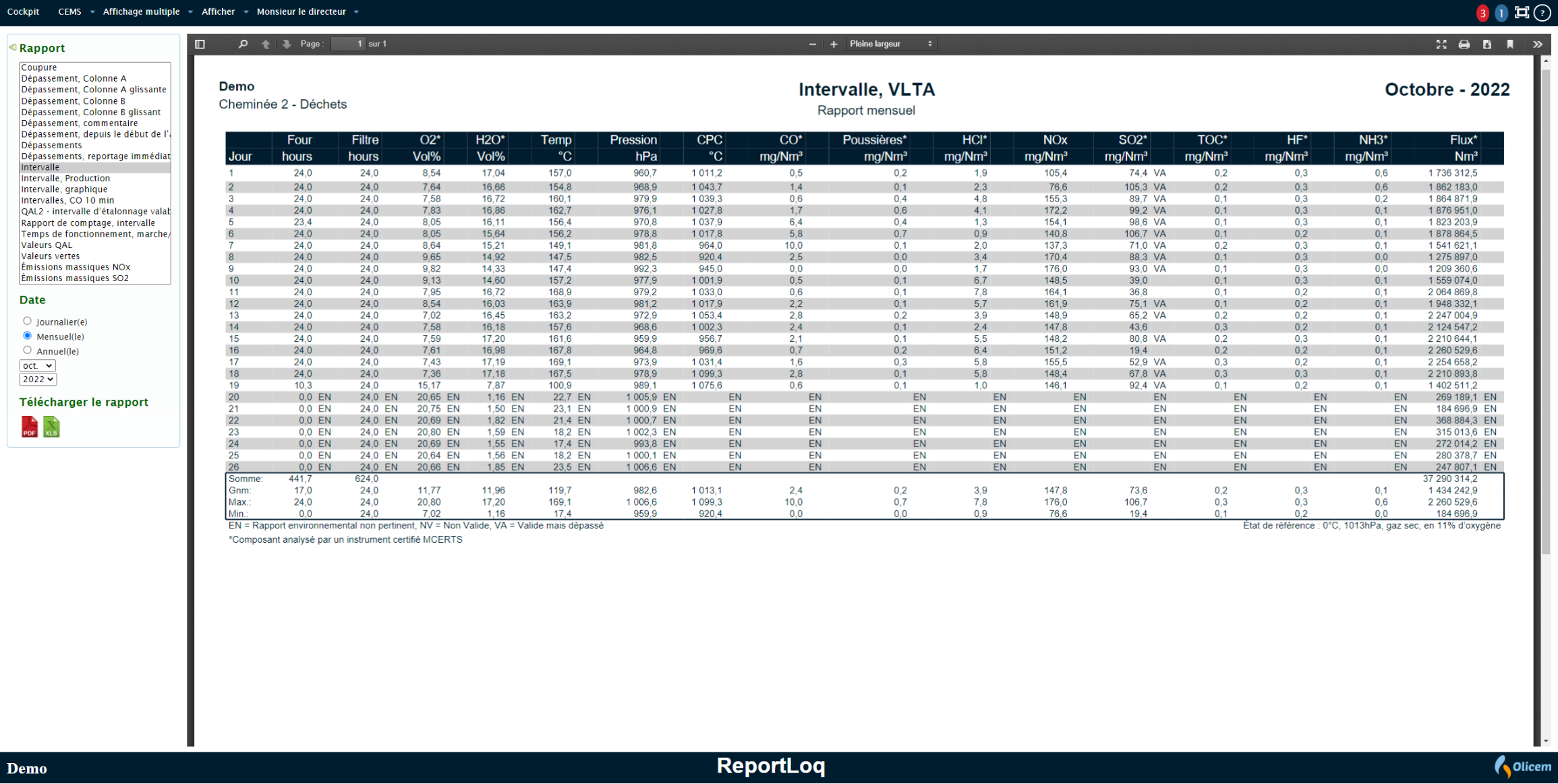

Rapports

La clé d’un bon système de reporting réside dans des rapports faciles à comprendre.
Dans ReportLoq, l’ensemble des rapports est adapté à la situation individuelle afin que la vue d’ensemble soit toujours la meilleure possible.
De nombreux rapports sont disponibles sous forme de rapports quotidiens, mensuels et annuels.
Les rapports sélectionnés peuvent tous être téléchargés sous forme de fichiers Excel et PDF, en fonction de l’utilisation qui en est faite.
Le fichier PDF est un bon outil pour les rapports destinés aux autorités.
Le fichier Excel est utile si vous souhaitez continuer à travailler avec les chiffres du rapport dans un autre outil.
Notez que ReportLoq crée toujours des rapports basés sur les données calculées dans la base de données interne.
Cela signifie que vous ne risquez jamais de vous retrouver avec un rapport qui ne correspond pas aux données stockées dans le système. En savoir plus sur les nombreuses options de déclaration

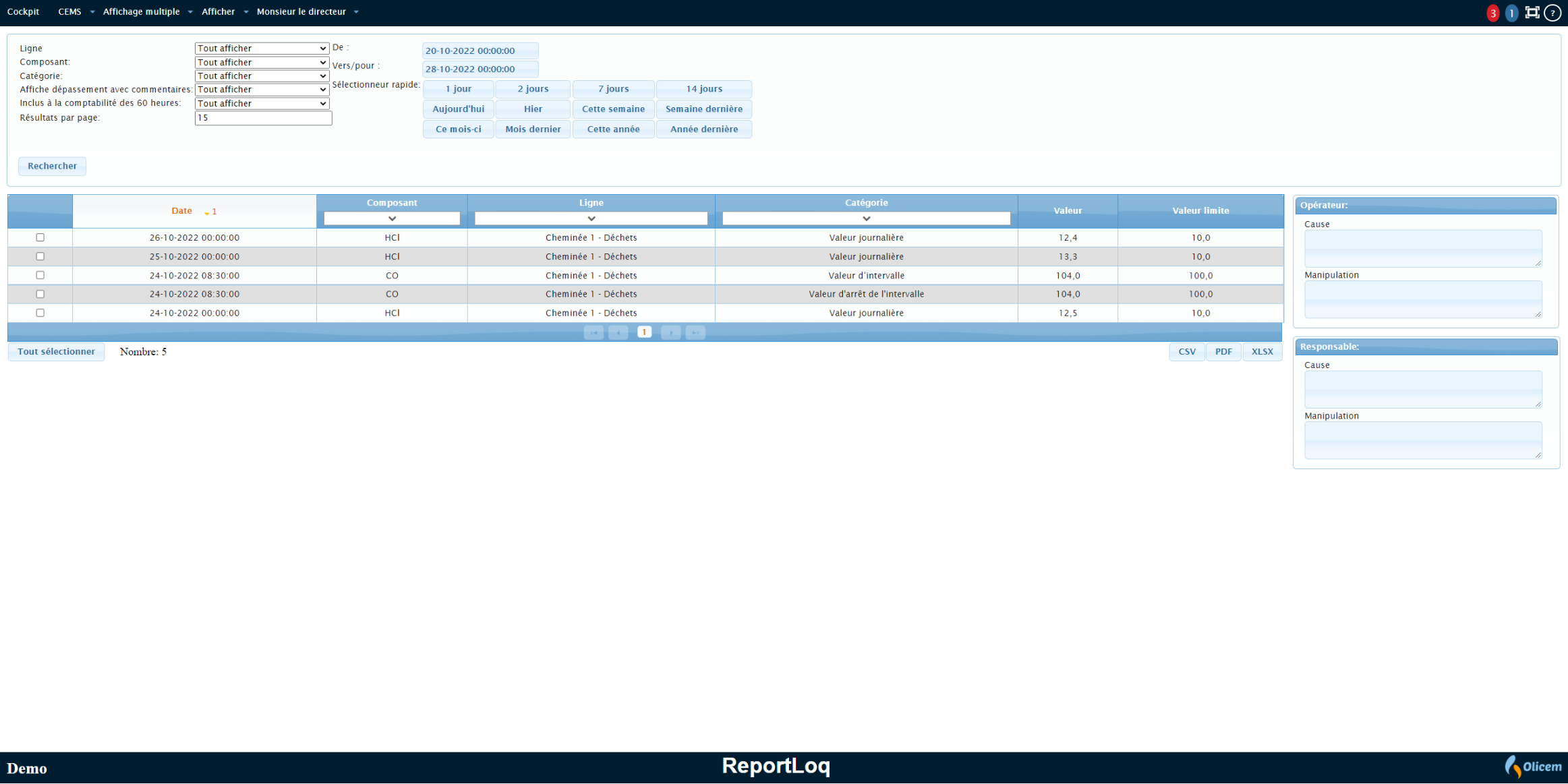

Dépassements historiques

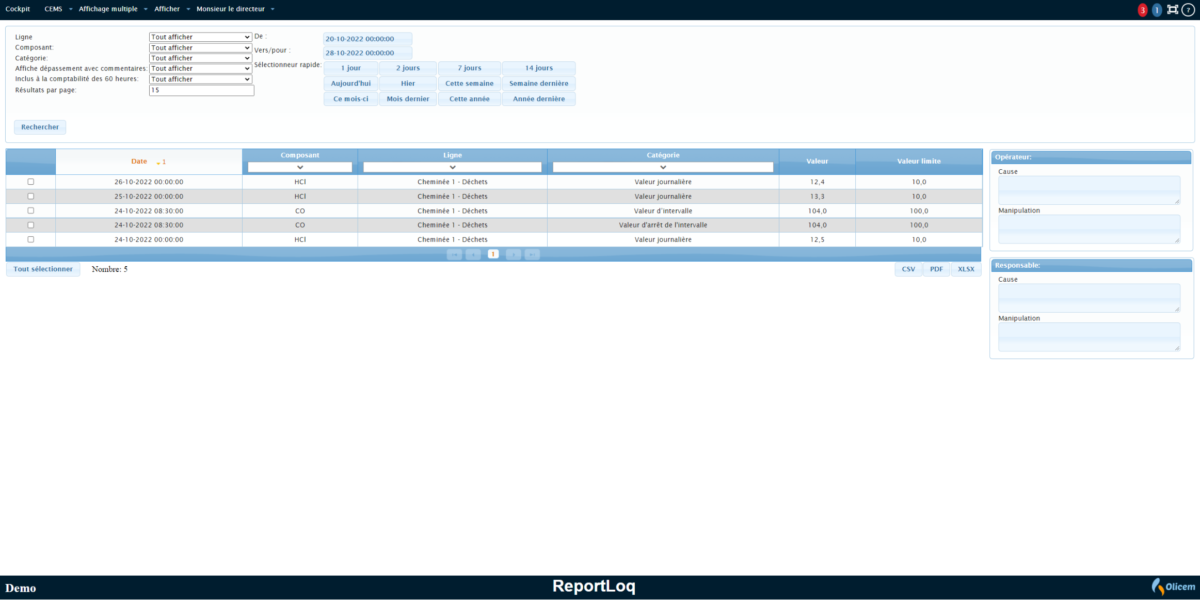

Tous les dépassements détectés par ReportLoq peuvent être consultés sous la rubrique « Dépassements ».
Cette fonction vous donne un aperçu rapide des dépassements survenus au cours d’une période donnée ou de la fréquence d’un dépassement particulier.
Tous les extraits peuvent être exportés vers des fichiers PDF, Excel ou CSV.
La fonction de date avec sélecteur rapide vous permet de visualiser des périodes spécifiques en quelques clics.
Cette fonction est intelligente et permet de gagner du temps.
La fonction comprend une fonction de commentaire pour l’opérateur et le gestionnaire.

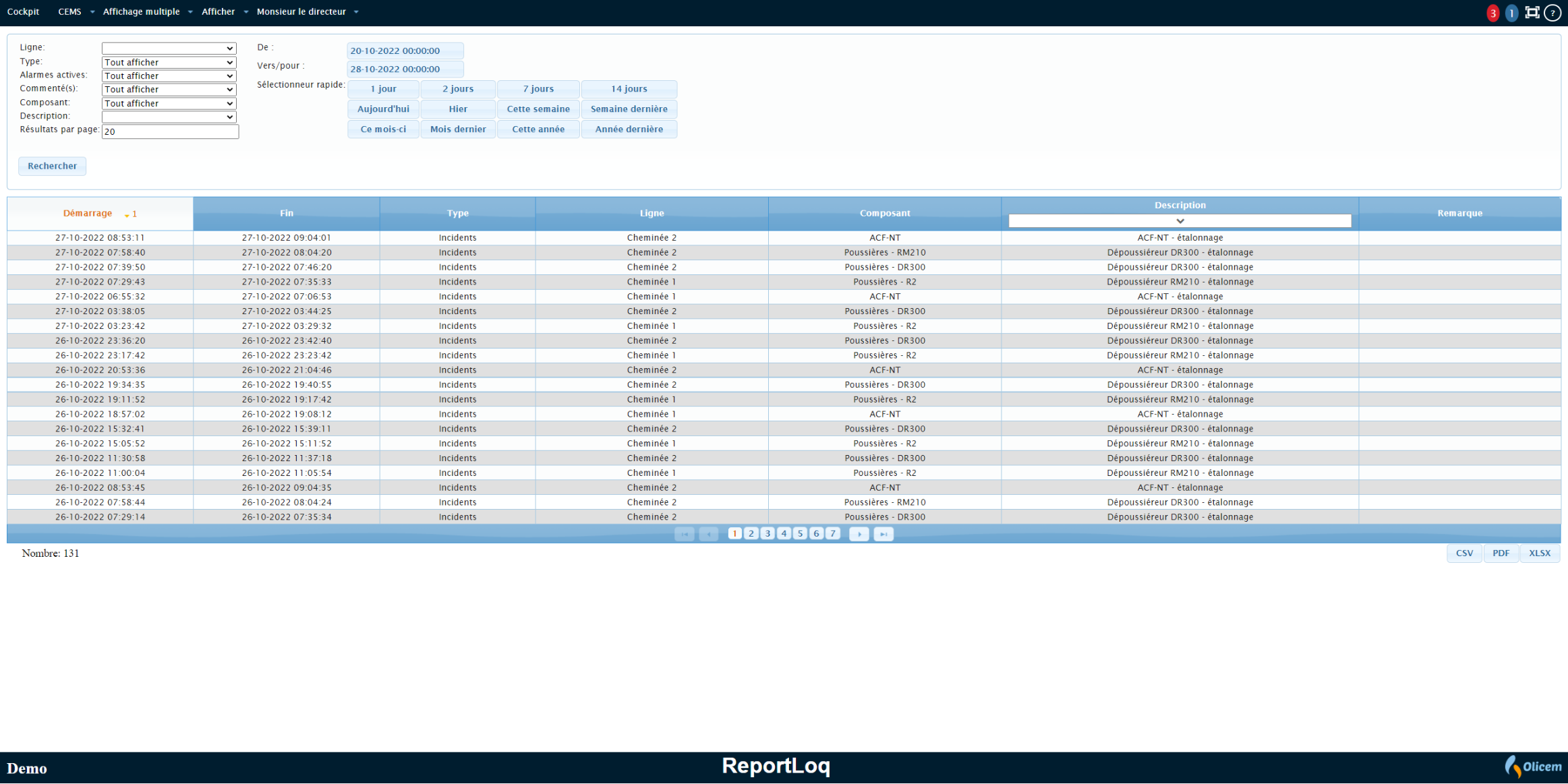

Historique des alarmes et des événements

La fonction « Alarmes et événements » permet de consulter l’historique des alarmes et des événements survenus sur l’équipement de mesure, ainsi que les événements tels que les arrêts, les démarrages et les arrêts.
Cette fonction permet de rechercher rapidement des alarmes spécifiques afin d’en connaître la fréquence ou de trier les événements par ligne de production.
La fonction comprend une fonction de commentaire qui peut aider à identifier les causes des alarmes au fil du temps.

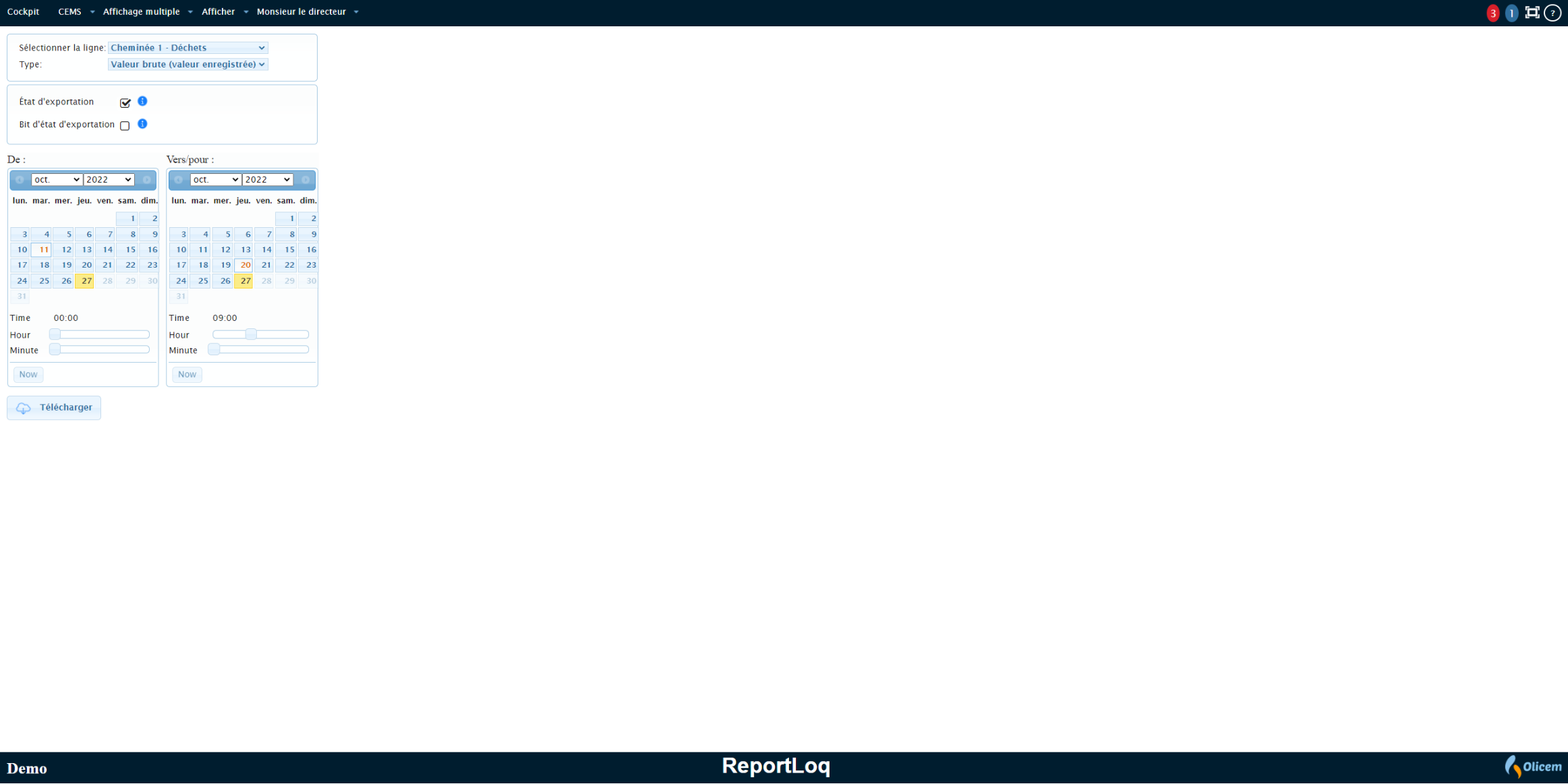

Exporter vers CSV

La fonction d’exportation permet d’exporter des données vers des fichiers séparés par des virgules.
Il est possible d’exporter

  • Valeurs FLD enregistrées sans calculs
  • Valeurs FLD calculées dans les étapes de calcul de votre choix.
    Par exemple.
    Valeurs QAL2 à utiliser pour les mesures en parallèle.
  • Valeurs STA ou LTA calculées (heure, jour, mois)

Les valeurs calculées peuvent être exportées sous forme de valeurs vertes ou d’intervalles.
Les valeurs vertes contiennent les périodes de démarrage et d’arrêt et sont utilisées pour le calcul des rapports sur les émissions de masse (kilo).
Les valeurs d’intervalle ne contiennent que les périodes de fonctionnement et peuvent être comparées aux valeurs limites.
Toutes les valeurs exportées peuvent l’être avec des textes de validation qui donnent un aperçu rapide de l’état des valeurs.
Par exemple, il est possible d’identifier les temps d’arrêt, les dépassements, les valeurs remplacées et bien plus encore.
Notez toutefois que chaque valeur n’est exportée qu’avec un seul statut par ordre de priorité.

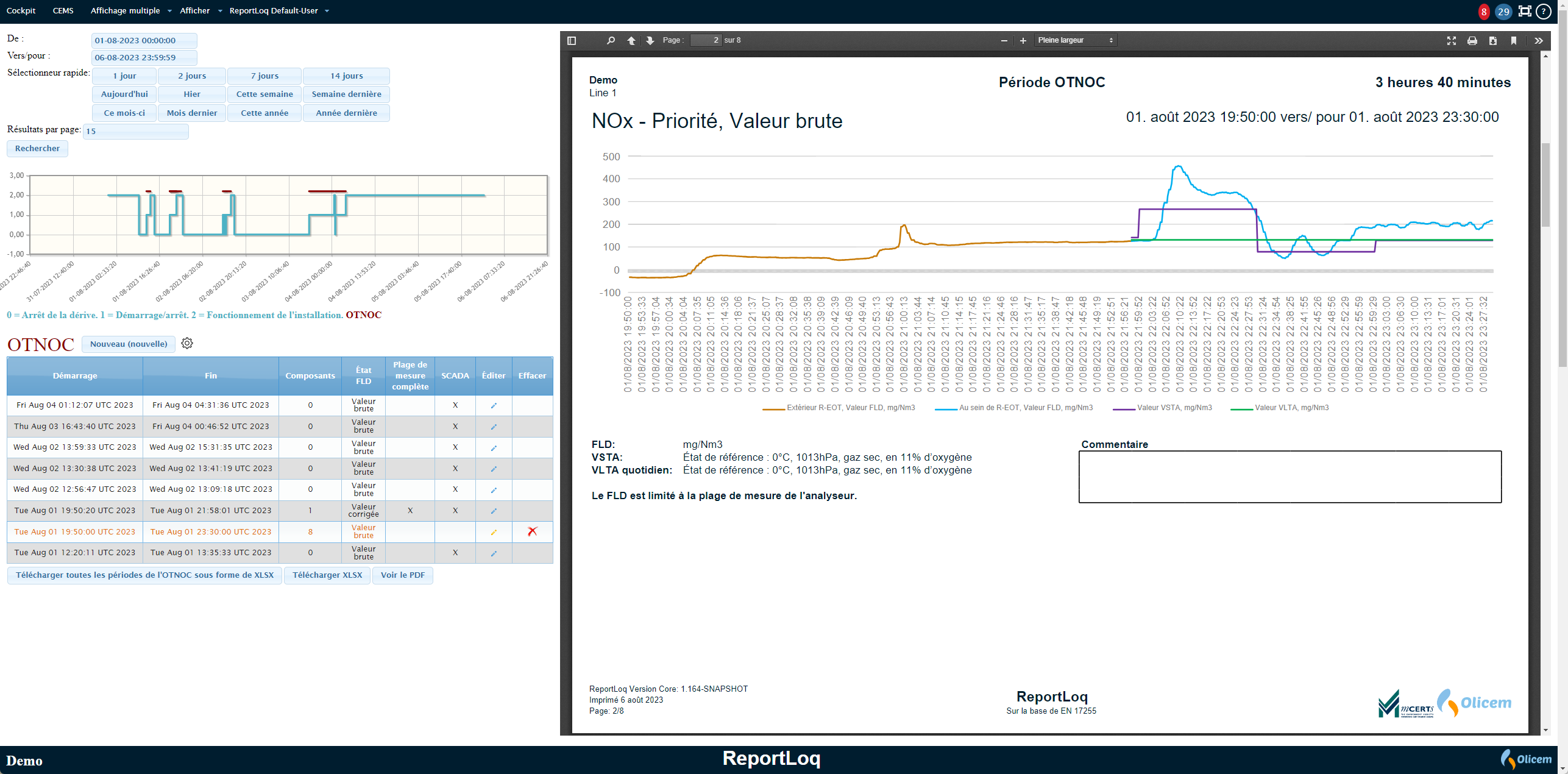

OTNOC (conditions de fonctionnement autres que normales)

La fonction OTNOC de ReportLoq permet aux installations d’enregistrer et de déclarer les périodes où les opérations ne sont pas normales, comme lors du démarrage ou de l’arrêt.
Cette fonction est principalement conçue pour les incinérateurs de déchets, mais elle peut être activée dans d’autres installations s’il est nécessaire de se concentrer sur les émissions dans des conditions d’exploitation anormales.

Enregistrement automatique et manuel

Les périodes OTNOC sont automatiquement enregistrées lorsque l’installation démarre ou s’arrête, en fonction des signaux émis par le système de contrôle.
Les périodes peuvent également être créées manuellement dans le système.
Si une installation choisit d’utiliser un signal OTNOC spécifique provenant du système de contrôle, les périodes peuvent couvrir des phases de démarrage et d’arrêt prolongées.

Modification et personnalisation

Les utilisateurs peuvent modifier les périodes OTNOC dans l’interface utilisateur du système, où il est possible d’ajouter des commentaires et de sélectionner les composants pertinents.
Les périodes créées automatiquement ont des heures de début et de fin fixes, mais il est possible de créer manuellement de nouvelles périodes avec des heures ajustées si nécessaire.

Rapport

Le rapport des données OTNOC diffère du rapport normal car il n’utilise pas de valeurs moyennes, mais présente les données de premier niveau (First Level Data, FLD) directement à partir des mesures effectuées pendant les périodes OTNOC.
Cela permet d’obtenir une vue détaillée des émissions pendant les conditions anormales.
Les rapports peuvent être générés sous forme de fichiers Excel ou PDF et peuvent contenir de grandes quantités de données.
Au format Excel, le rapport comprendra à la fois des valeurs visualisées et un tableau avec les données FLD.

Options de rapport supplémentaires

Outre le rapport OTNOC de base, il existe plusieurs rapports connexes qui permettent de mieux comprendre l’impact des périodes OTNOC :

  • Rapport d’intervalle: indique les périodes quotidiennes ou mensuelles qui ont été affectées par l’OTNOC.
  • Le rapport sur la durée de fonctionnement du démarrage/arrêt: Indique combien de temps une ligne de combustion a fonctionné pendant l’OTNOC, divisé en fonctionnement à l’intérieur et à l’extérieur des heures normales de fonctionnement.
  • Valeur limite quotidienne de l’OTNOC: certaines installations peuvent avoir besoin de valeurs limites spéciales inférieures à l’OTNOC, que le système peut gérer automatiquement.

La fonction OTNOC permet donc à l’utilisateur de se concentrer sur les émissions dans des conditions de fonctionnement anormales et d’assurer un rapport précis aux autorités.

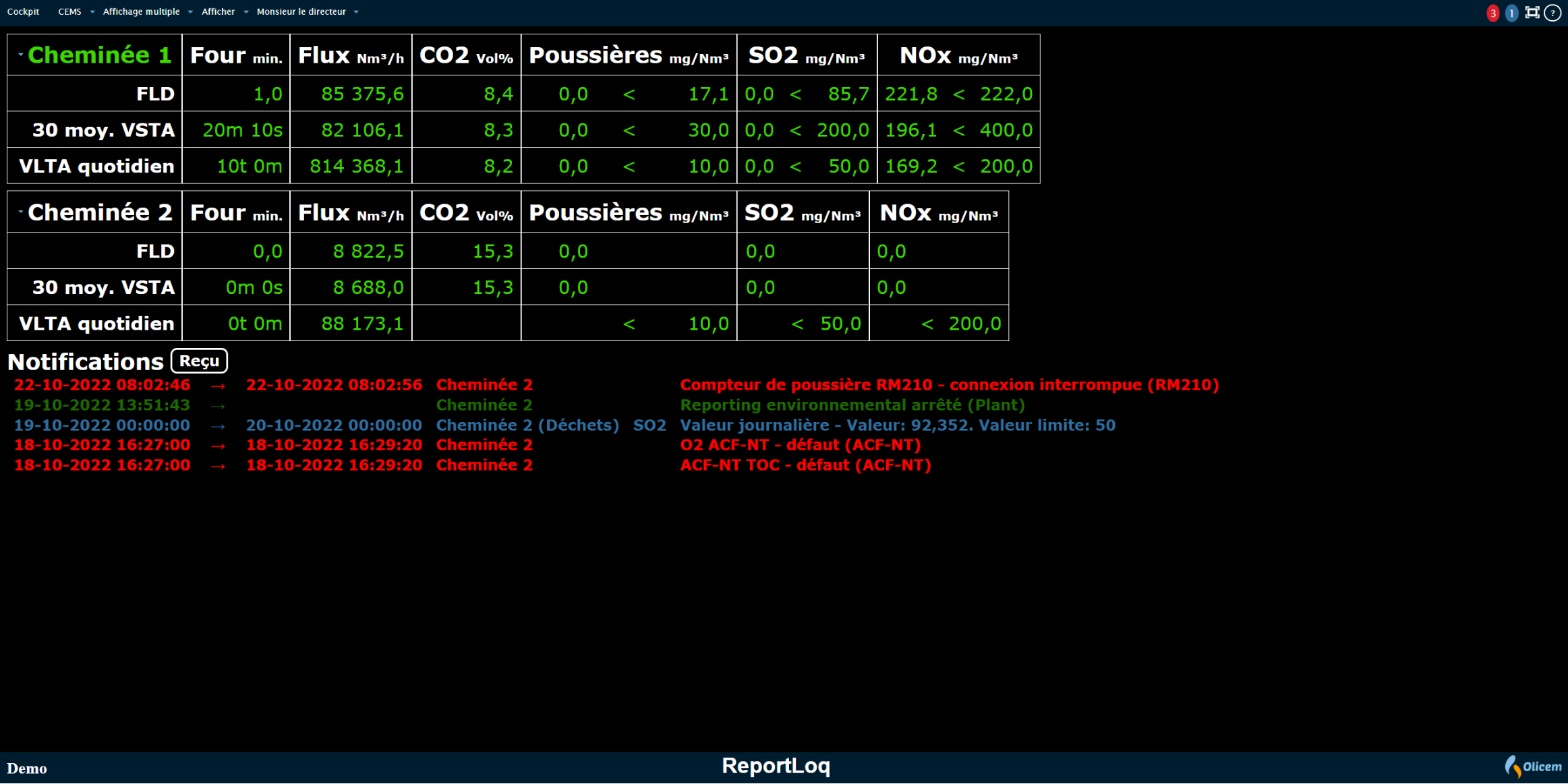

Tableau de bord configurable

La grande majorité des écrans de ReportLoq sont automatiquement configurés lors de la livraison du système. Le tableau de bord configurable est une exception. Ici, vous pouvez choisir exactement les composants mesurés à afficher, les calculs dont vous avez besoin, la couleur, la police et la taille que vous souhaitez. L’exemple montre deux lignes combinées sur un écran. Nous avons omis les mesures périphériques et réduit le nombre de valeurs afin que les chiffres puissent être affichés en caractères plus grands. Les possibilités sont nombreuses et dépendent entièrement de ce que vous voulez et de ce dont vous avez besoin. Il est possible de créer toutes les configurations que vous souhaitez.

Caractéristiques optionnelles

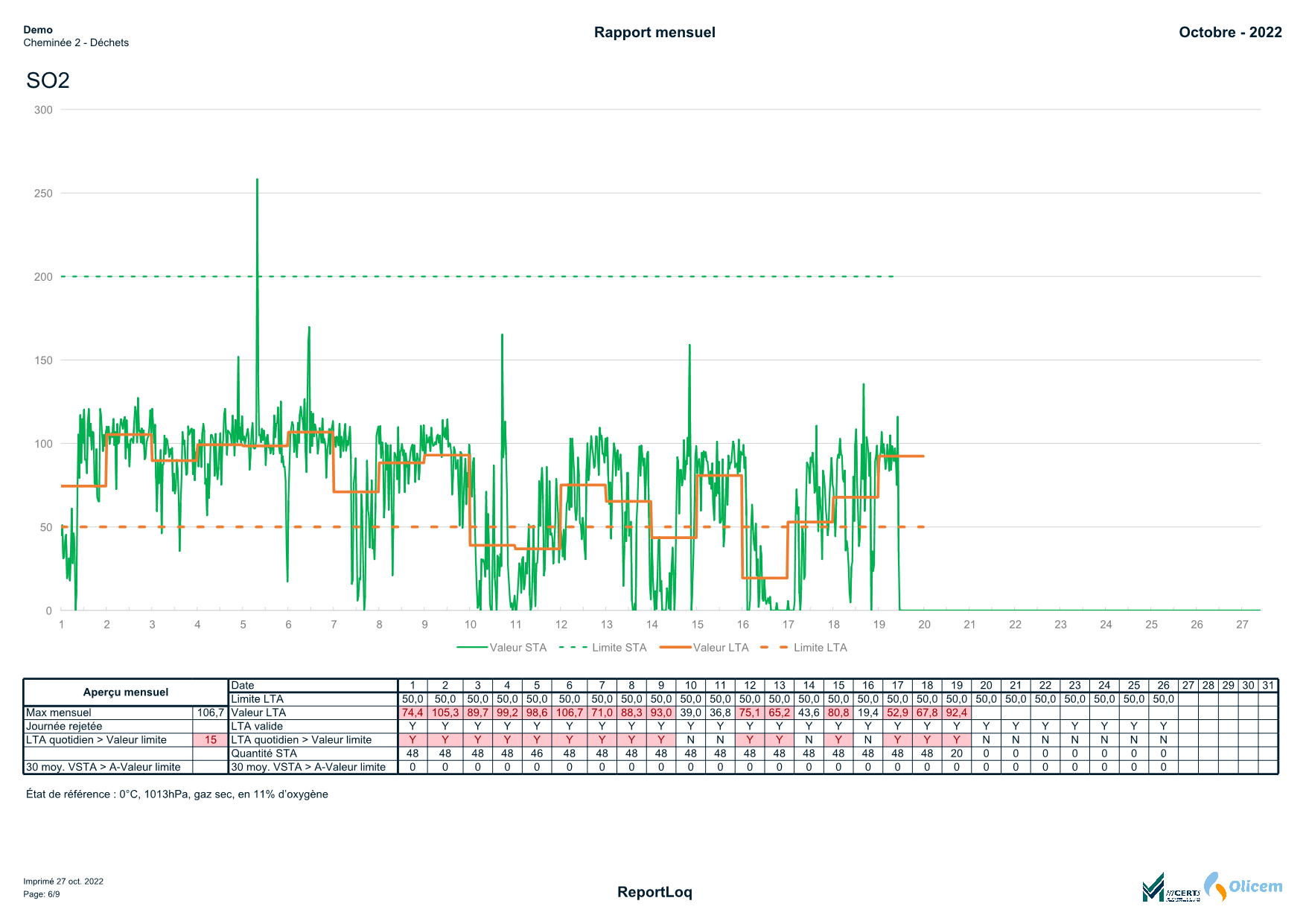

Rapport d’intervalle, graphique

Le rapport mensuel Intervalle, graphique visualise les valeurs VSTA moins l’intervalle de confiance et les compare aux valeurs limites de l’installation.
Lorsque l’usine pondère ses valeurs limites en fonction des différents combustibles, il peut être difficile de déterminer si les valeurs d’émission ont été respectées sans tenir compte des valeurs limites pour la même période.
La représentation graphique de la valeur d’émission validée (VSTA) et de la valeur limite calculée dans le rapport permet de voir rapidement et facilement où se situe l’installation par rapport à la valeur limite.
Les installations qui ne disposent pas de valeurs limites pondérées peuvent également utiliser le rapport. En savoir plus

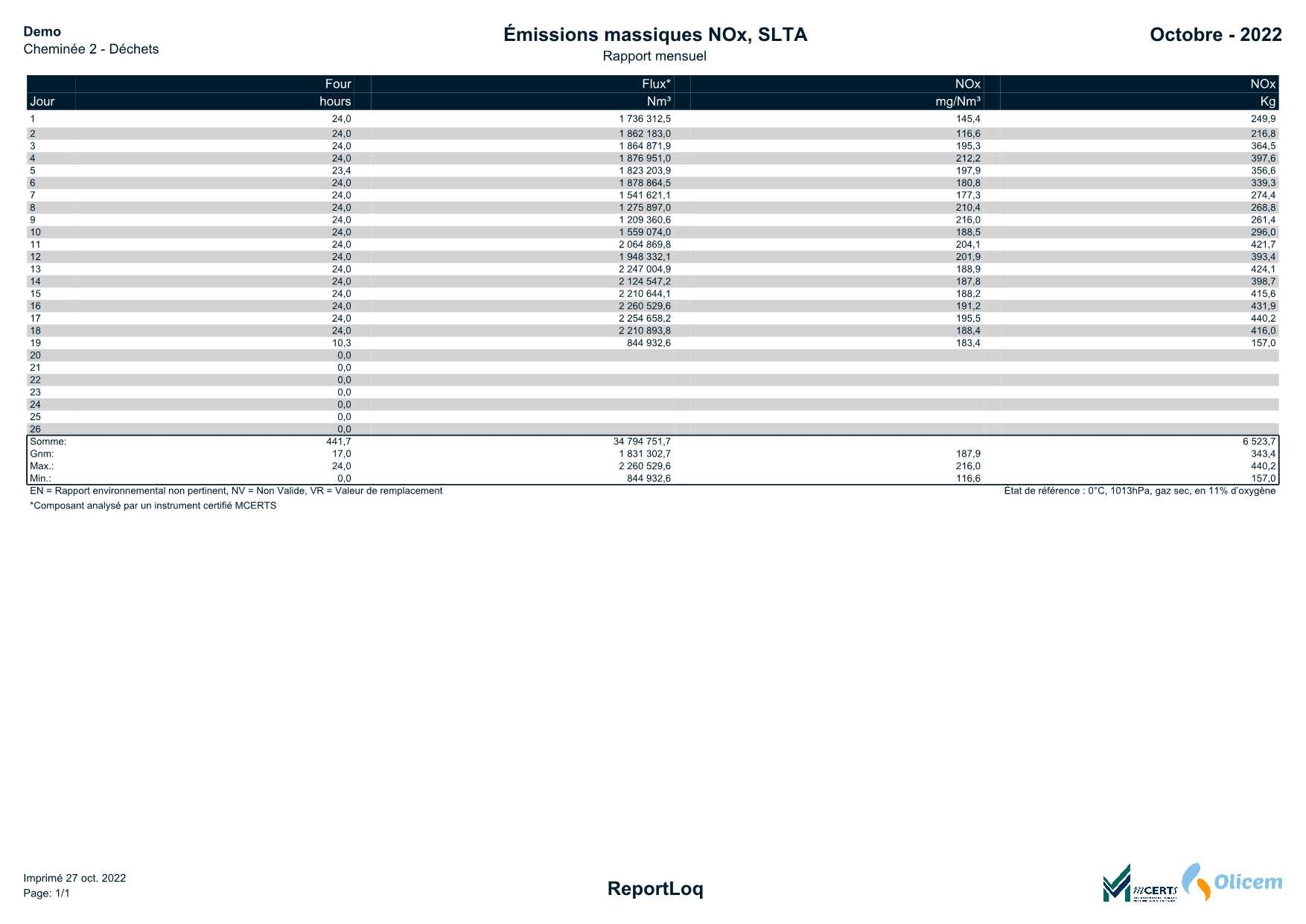

Masse des émissions (kg)

Le calcul des kilogrammes est une exigence pour pouvoir payer des taxes sur les émissions émises.
ReportLoq calcule automatiquement les kilos* pour toutes les configurations où, en plus de la mesure des émissions, le débit est mesuré et où les signaux d’exploitation de l’installation sont inclus dans la configuration.
Les émissions massiques sont toujours calculées sous NOC et OTNOC, comme décrit dans EN 17255-1:2019, et sont calculées pour l’heure, le jour, le mois et l’année.
Si vous choisissez l’option, le rapport sur les émissions de masse est inclus , qui présente les valeurs mesurées ainsi que les valeurs converties.
Les rapports destinés aux autorités environnementales sont ainsi simples et faciles à établir. * La conversion des mg/nm3 et des VOL% en kilo est prise en charge.

Contrôle en temps réel de l’intervalle d’étalonnage valide

Selon la norme EN 14181:2014 (6.5), les usines équipées d’AMS doivent respecter l’intervalle d’étalonnage valide indiqué dans QAL2/AST.
En pratique, cela signifie que les usines doivent effectuer un nouveau QAL2 si plus de 40 % des valeurs SSTA au cours d’une semaine sont en dehors de l’intervalle, ou si plus de 5 semaines sur 5 entre QAL2 et AST sont en dehors de l’intervalle.
Lorsque l’installation fonctionne, il peut donc être utile de comparer les valeurs SSTA à l’intervalle d’étalonnage valide afin que l’opérateur puisse prévoir si l’intervalle d’étalonnage est sur le point d’être dépassé.
La fonction ajoute la visualisation de deux nouveaux éléments à la vue CEMS.
L’un d’eux consiste à évaluer toutes les heures si la valeur SSTA est comprise dans l’intervalle d’étalonnage.
L’autre est une évaluation du nombre de valeurs SSTA de la semaine qui se situent en dehors de l’intervalle d’étalonnage valide.

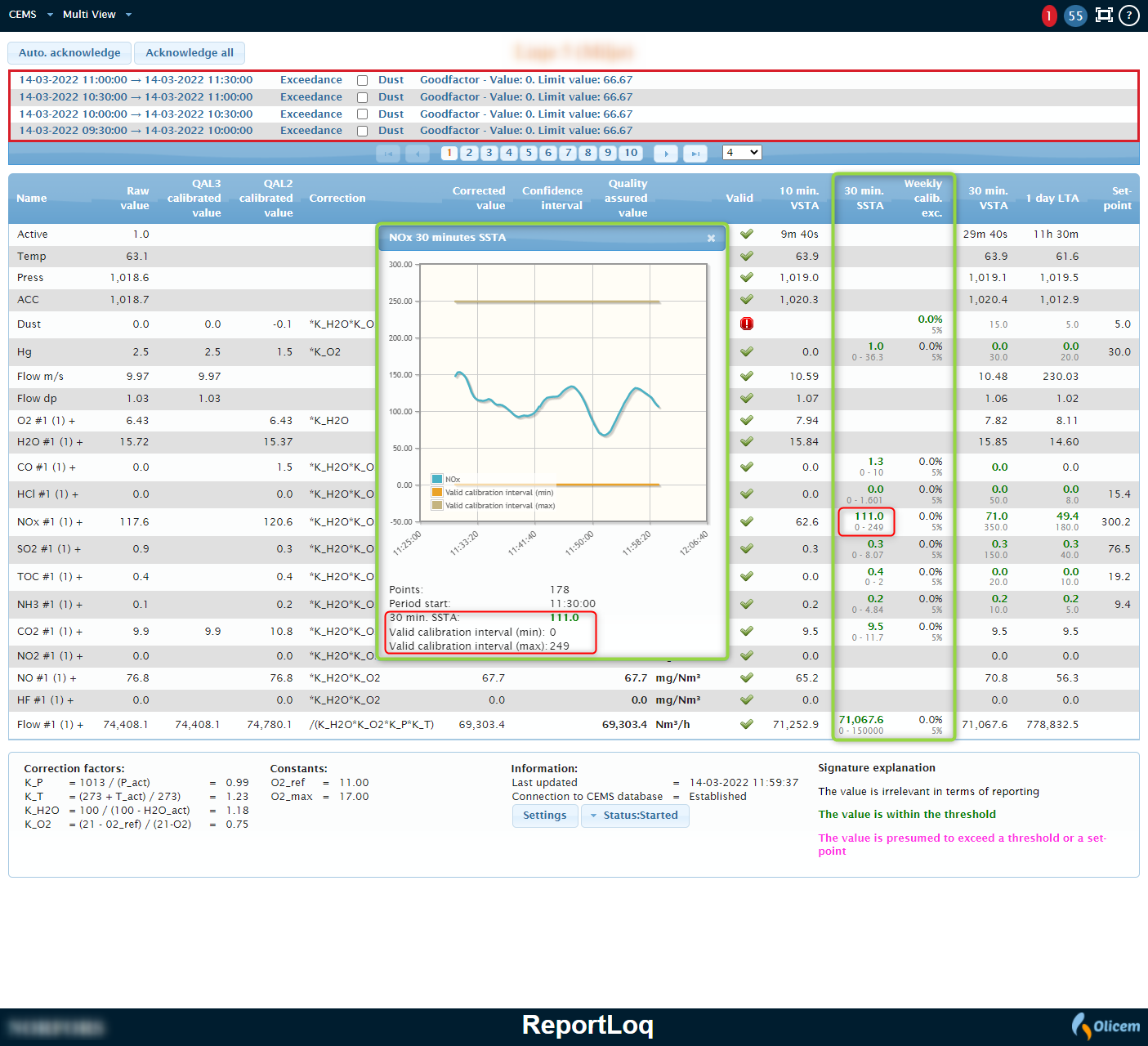

Les évaluations peuvent, comme le montre la capture d’écran, être affichées dans deux colonnes supplémentaires et sont visibles à la fois sur le CEMS et dans la vue d’ensemble combinée.
Une vue compacte avec des voyants d’alarme est également incluse.
Il s’agit d’une solution intelligente dans les cas où vous souhaitez que l’intervalle d’étalonnage soit visible sans utiliser d’espace supplémentaire pour les deux colonnes.

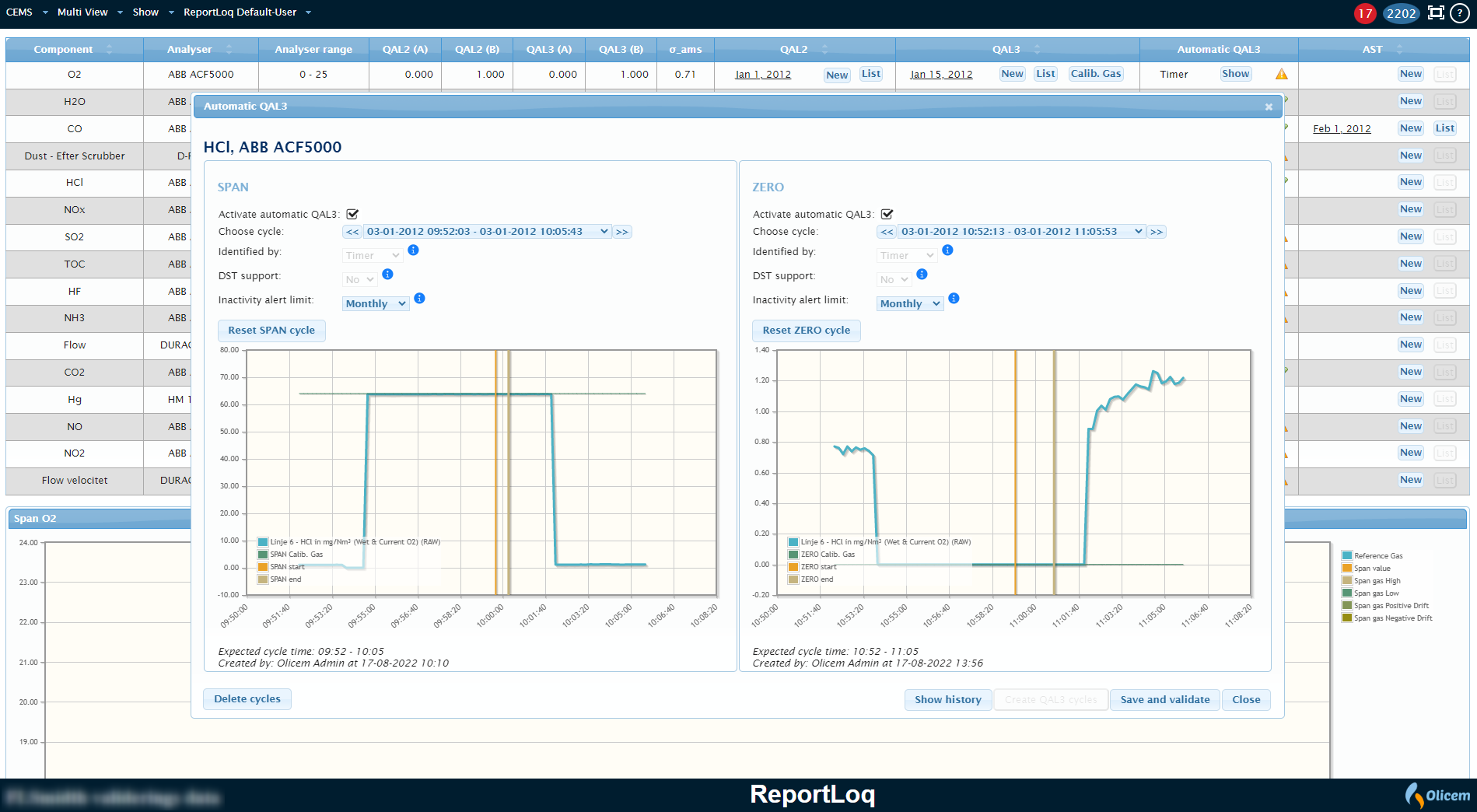

Automatique QAL3

Gagnez du temps et de l’énergie au quotidien grâce au module QAL3 automatique de ReportLoq.
Cette option vous permet de configurer ReportLoq pour qu’il surveille les valeurs mesurées lors de la vérification des compteurs et qu’il crée lui-même de nouveaux enregistrements QAL3.
Le module peut être utilisé pour les compteurs qui ont une vérification régulière automatique intégrée.
Par exemple, les compteurs qui sont vérifiés à des heures spécifiques ou avec des durées spécifiques.
Le module est fourni avec un outil graphique qui vous permet de visualiser facilement les valeurs mesurées pendant les vérifications des compteurs.
Vous pouvez y désigner les cycles de zéro et d’échelle, ce qui permettra à ReportLoq de trouver des vérifications de zéro et d’échelle similaires et de calculer la dérive et l’instabilité à partir des valeurs détectées.
Les éléments suivants sont pris en charge :

  • Création automatique de QAL3 à partir de mesures dans la tolérance
  • Alerte des opérateurs lors de la création de QAL3 avec instabilité ou dérive (+ support email dans le Cloud)
  • Les utilisateurs peuvent facilement créer des QAL3 avec des ajustements basés sur les valeurs mesurées lors de la vérification de l’opération.
  • Capacité à ignorer les vérifications présentant une instabilité ou une dérive

Lorsque ReportLoq enregistre des enregistrements QAL3 automatiques, ils sont sauvegardés de la même manière que les enregistrements QAL3 ordinaires et peuvent être visualisés dans des rapports et des listes.
Le module utilise CUSUM pour calculer la dérive et l’instabilité.

Inventaires de CO2

Grâce à ce module, la durée de conservation des données est portée à 10 ans, les valeurs de remplacement sont traitées automatiquement et la répartition des kilos émis en fonction de la part fossile et biogène des combustibles est calculée automatiquement.
Le module est pertinent pour :

  • Usines qui déclarent le CO2 aux autorités environnementales et fiscales
  • Les usines qui souhaitent obtenir une vue d’ensemble des émissions mesurées calculées pour la part fossile et biogène

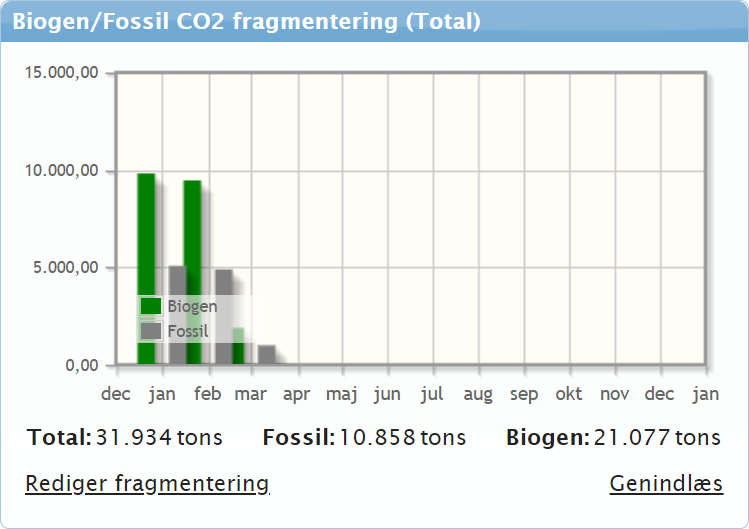

Calcul des fragments de CO2

Le module permet d’introduire la fragmentation du CO2 fossile/biogénique directement dans le système de rapport.
Cette fonction est destinée aux usines qui prélèvent des échantillons de C14 et qui ont besoin d’introduire les résultats des échantillons directement dans le système de reporting.
Les fragmentations saisies peuvent être ajoutées historiquement, après quoi ReportLoq calcule immédiatement une nouvelle distribution fossile/biogénique pour la période en question.
Les usines qui disposent de brûleurs auxiliaires peuvent également choisir de les inclure directement dans le système de reporting, ce qui permet de calculer la part fossile du combustible (par exemple, les déchets) directement dans le système de reporting.
La consommation des brûleurs auxiliaires peut être saisie comme une valeur mesurée ou sur une base mensuelle.
Pour l’incinération des déchets, le module comprend un rapport supplémentaire qui calcule la part fossile des déchets.
Le rapport calcule les émissions totales de CO2 pour la part fossile/biogénique et peut déduire automatiquement les brûleurs auxiliaires.

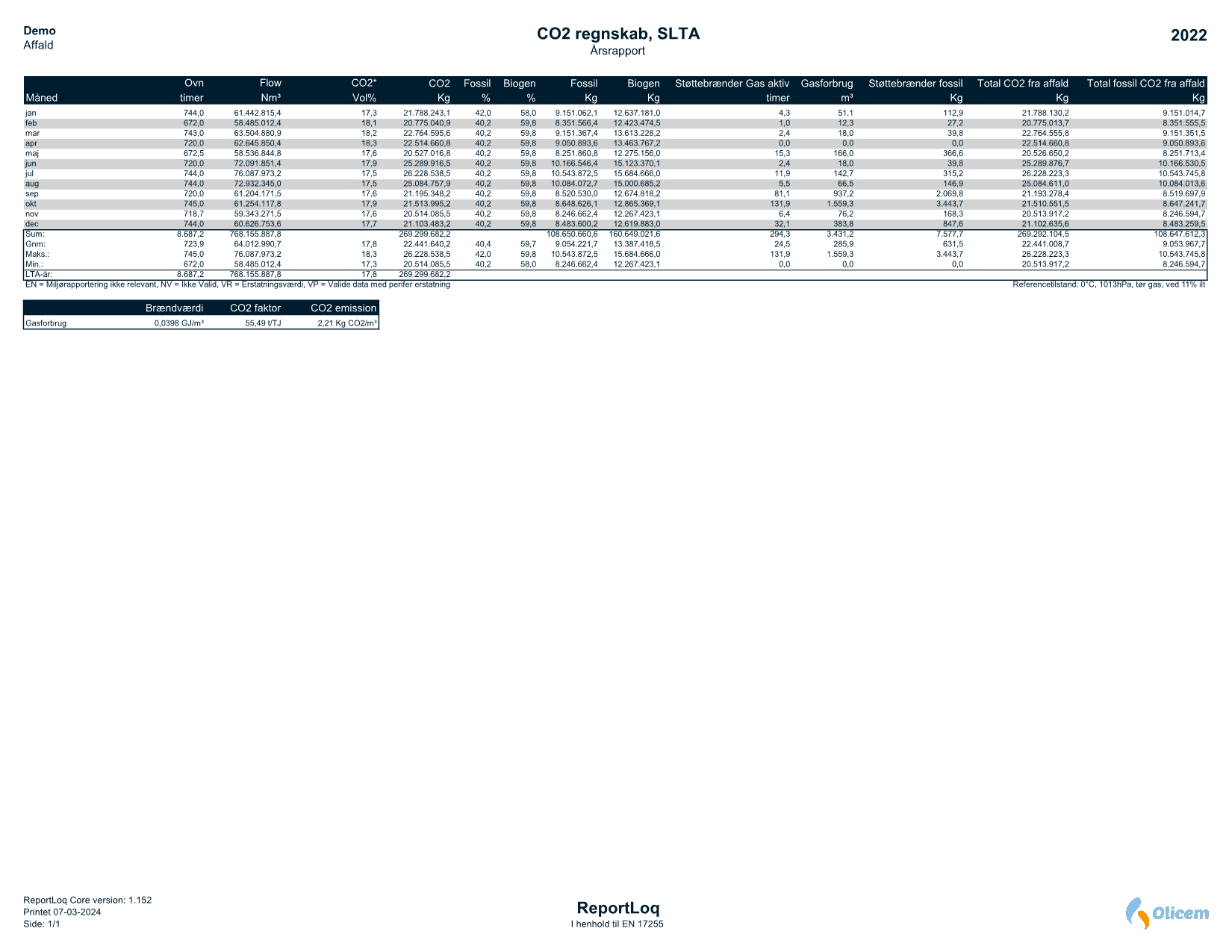

Calcul des émissions totales

Le module étend le calcul des émissions de masse dans ReportLoq avec le remplacement automatique annuel des valeurs limites conformément au règlement 601/2012 de la Commission.
Règlement de la Commission 601/2012.
Les valeurs de remplacement pour le flux et le CO2 sont calculées sur la base des valeurs valides de l’année plus 2 x l’incertitude de mesure.
Le stockage de toutes les valeurs enregistrées et des données calculées passe de 5 à 10 ans, conformément au règlement.
Cela garantit la conformité avec les exigences de l’annexe IX.
